EMC辐射抗扰度测试办理注意事项

文章出处：环测威人气：582发表时间：2021-12-22

EMC辐射抗扰度测试办理需要注意什么？可以来电4008-707-283联系我司环测威检测了解详情。辐射抗扰度（RS）：又称为辐射敏感度，是最基本的EMS测试项目之一，指各种装置、设备或系统，在存在辐射的情况下，抵抗辐射的一种能力，全称Radiate Susceptibility。敏感度越高，抗干扰的能力越低。测试抗扰度仪器最重要的就是信号发生器，功率放大器和发射天线三样东西。IEC 61000-4-3/GB T 17626.3：射频电磁场辐射抗扰度试验

　　射频电磁场辐射抗扰度试验用来模拟设备遭受射频辐射干扰的情形，尤其是模拟设备周围人员在使用移动电话时可能对设备带来的影响。尽管单个手机的功率并不大，但由于距离近，有可能造成局部场强很高的情况。其他如无线电台、电视发射台、移动无线电发射机、各种工业电磁辐射源，以及电焊机、可控硅整流器、荧光灯等在工作时也会对设备产生辐射现象。最新标准所规定的频率范围为80MHz - 6GHz；测试场强在1 - 30V/m之间。

　　1、射频电磁场辐射抗扰度（RS）试验

　　目的与应用场合

　　1.1辐射抗扰度（RS）概述

　　本标准主要介绍国际标准IEC61000-4-3:2006，对应标准GB/T17626.3 :2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度》的试验方法。

　　1.2辐射抗扰度试验目的和应用场合

　　本标准所涉及的主要骚扰源是来自80MHz~ 2000MHz以上频率范围内n射频辐射源产生的电磁场。比如电台、电视台、固定或移动式无线电发射台以及各种工业辐射源产生的电磁场（目前该标准的上限频率已经提高到6000MHz,这与目前使用的无线通讯设备的频率有关，很多无线通讯设备使用2.4GHz或者5.6GHz频率）。在该电磁场中运行的电气、电子设备会受到该电磁场的作用，从而影响设备的正常运行。所以，本标准的目的主要是建立一个评估射频电磁场辐射抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一-个基本参考。

　　2、射频电磁场辐射抗扰度（RS）试验常见术语

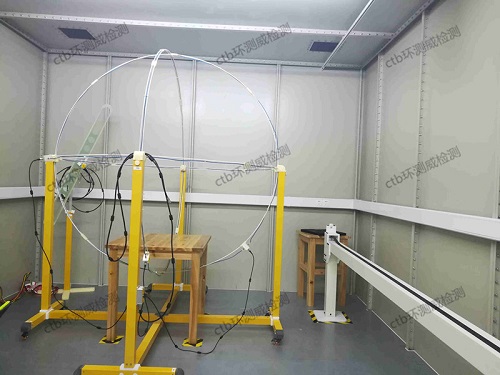

　　2.1电波暗室。安装吸波材料用以降低内表面电波反射的屏蔽室

　　2.2半电波暗室。除地面安装反射接地平板外，其余内表面全部安装吸波材料的屏蔽室。

　　2.3天线。将射频信号源功率发射到空间或者接收空间电磁能量并转化为电信号的装置。

　　2.4远场。由天线发生的功率密度近似地随距离的平方呈反比关系的电磁场区域。，

　　2.5场强。场强用于远场测量，测量可以是电场分量或磁场分量，可以V/m, ,A/m或W/m2表示。

　　2.6极化。辐射电磁场电场向量的方向。

　　2.7扫描。连续或步进扫过一段频率范围。

　　辐射抗扰度容易出现的问题：

　　1）手机在测试过成中出现断话，只有重新建立通话才能测试。（如果此问题反复出现说明手机设计有比较严重的问题，一般需要更改手机内部的电路板）

　　2）上行和下行语音输出电平超出记录的参考电平35dB。

　　3）下行链路的RXQUAL的值超过3。

　　以上资料由CTB检测整理发布，如有疑问或需检测认证欢迎与CTB检测直接沟通。深圳CTB检测机构拥有自建实验室，为广大客户提供专业的各行各业的检测认证服务，深受广大客户信赖。
